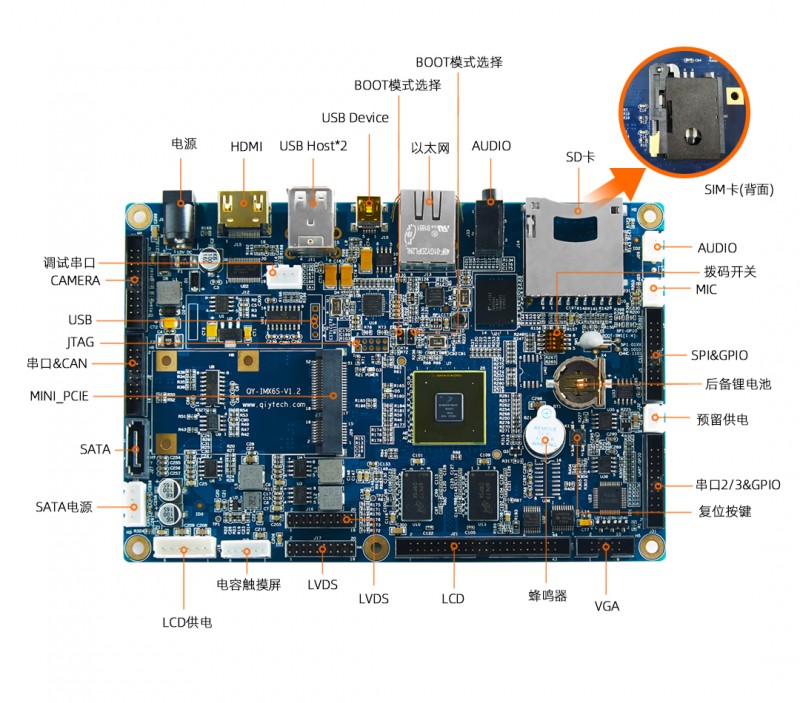

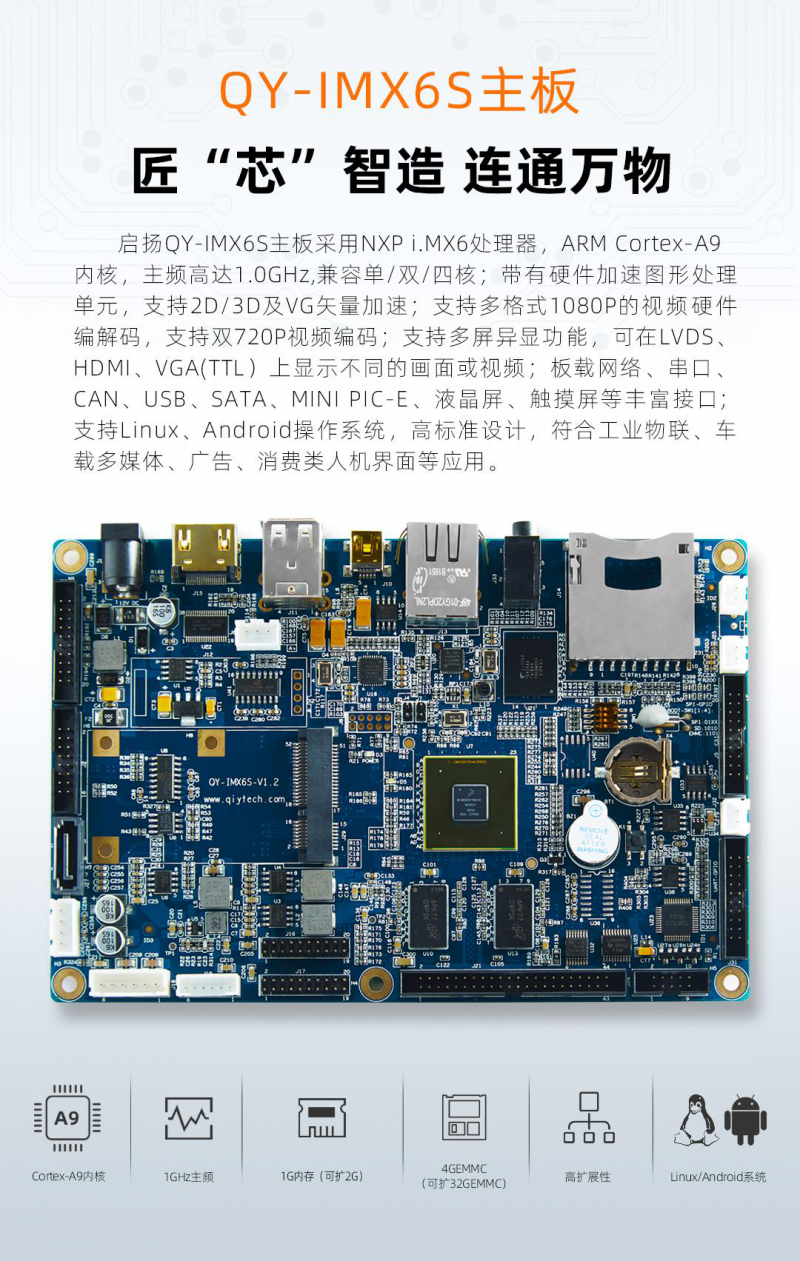

启扬智能NXP i.MX6 高性价比，工业应用主板

CPU

NXP i.MX6D处理器,ARM Cortex-A9内核，主频1.0GHz，兼容单/双/四核

RAM

DDR3 SDRAM，4*256MB，总共1GB（可扩2GB）

FLASH

4GB eMMc（可扩32G）

USB

1 路 USB 高速 OTG， 4 路 USB HOST，其中 1 路接入 MINI_PCIE 接口

通讯接口

5 路 RS232 串口，其中： 1 路为调试串口， 2 路 RS232 与 RS485 复用

1 路 USB 高速 OTG， 4 路 USB HOST，其中 1 路接入 MINI_PCIE 接口

2 路 CAN 接口，支持 CAN2.0 协议， 1 路 TTL 输出，另 1 路 can 驱动输出

显示接口

18 位 TFT-LCD（兼容 16、 24 位）分辨率 1920x1200；VGA 接口，可连接通用显示器；2 路 LVDS 接口，每路支持高达 1920x1200 分辨率；HDMI 接口，支持 HDMI 1.4 接口规范

音频接口

McASP音频接口，双声道音频输出，MIC音频输入

输入接口

4 线电阻触摸屏接口；标准 I2C 电容屏接口；CAMERA 接口，标准接口支持 OV5642 摄像头模块

扩展接口

SIM卡接口

存储接口

1 路 SD 卡接口；1 路 SATA 硬盘接口， SATAII 标准，速度高达 3.0Gbps

其他设备

复位电路、实时时钟、看门狗电路、蜂鸣器、JTAG接口

电源输入

+12V供电，可支持+6V~+25V宽范围电压供电

主板尺寸

160mm*105mm，8 层板高精度沉金工艺

功耗

≤3W

工作温度

-20℃ ~ +70℃；-40℃~+85℃

工作湿度

5%到 95%，非凝结

操作系统

Linux/Android
