单晶硅多晶硅太阳电池划片3000自动激光划片机图1

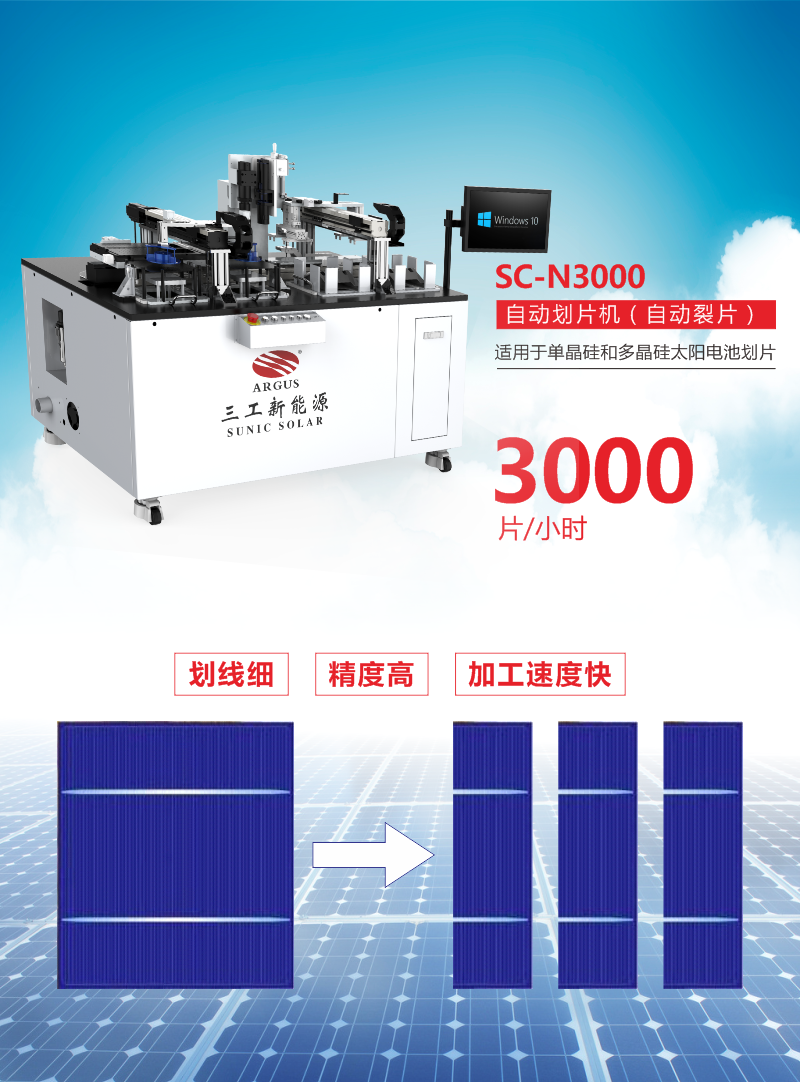

单晶硅多晶硅太阳电池划片3000自动激光划片机

2023-05-23 09:142620询价
价格:¥500000.00/台
品牌:武汉三工光电
设备型号:SC-N3000
划片功能:1/2自动裂片,1/3、1/4自动裂片(可选)
划片产能:≥3000片/小时(划一刀)
起订:1台
供应:100台
发货:3天内
发送询价
 一、设备功能

适用于单晶硅和多晶硅太阳电池划片。



二、设备性能

n 工艺领先:光纤激光器,光束质量好,电池片断面热影响小

n 工作效率高:可达3000整片/小时(1/2划片)

n 定位精度高:电池片全自动定位,定位误差≤±0.1mm

n 自动化程度高:自动上下料、自动定位、自动划片、自动裂片

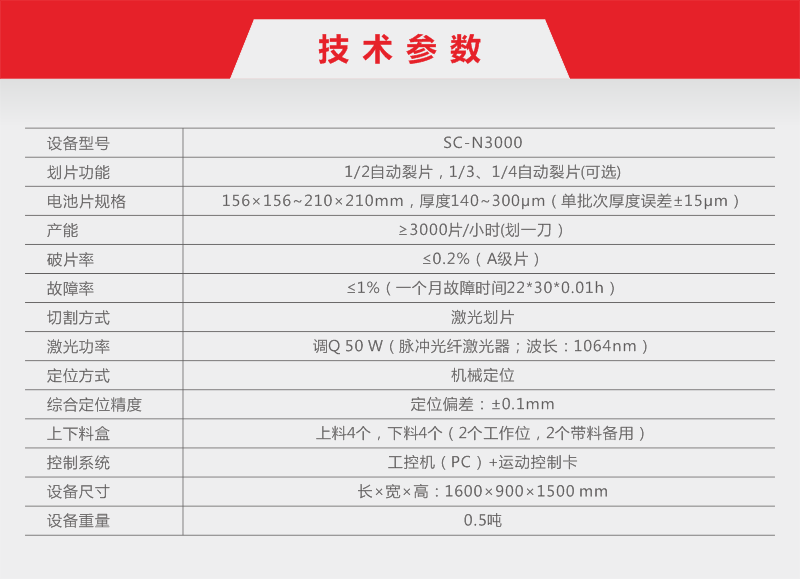

三、技术参数

设备型号

SC-N3000

划片功能

1/2自动裂片,1/3、1/4自动裂片(可选)

电池片规格

156×156~210×210mm,厚度140~300μm(单批次厚度误差±15μm)

划片产能

≥3000片/小时(划一刀)

破片率

≤0.05%(A级片)

故障率

≤1%(一个月故障时间22*30*0.01h)

切割方式

激光划片

激光功率

调Q 50 W(脉冲光纤激光器;波长:1064nm)

定位方式

机械定位

综合定位精度

定位偏差:±0.1mm

上下料盒

上料4个,下料4个(2个工作位,2个带料备用)

控制系统

工控机(PC)+运动控制卡

设备尺寸

长×宽×高:1600×900×1500 mm

设备重量

0.5吨

3000型自动划片机(自动裂片)-13
3000型自动划片机(自动裂片)-14




3000型自动划片机(自动裂片)-15
