品牌:天祥
工作粘度:<1×10－3m2/s
介质温度:－25℃～80℃
外壳防护等级:IP54
起订:1件
供应:999件
发货:10天内
概述

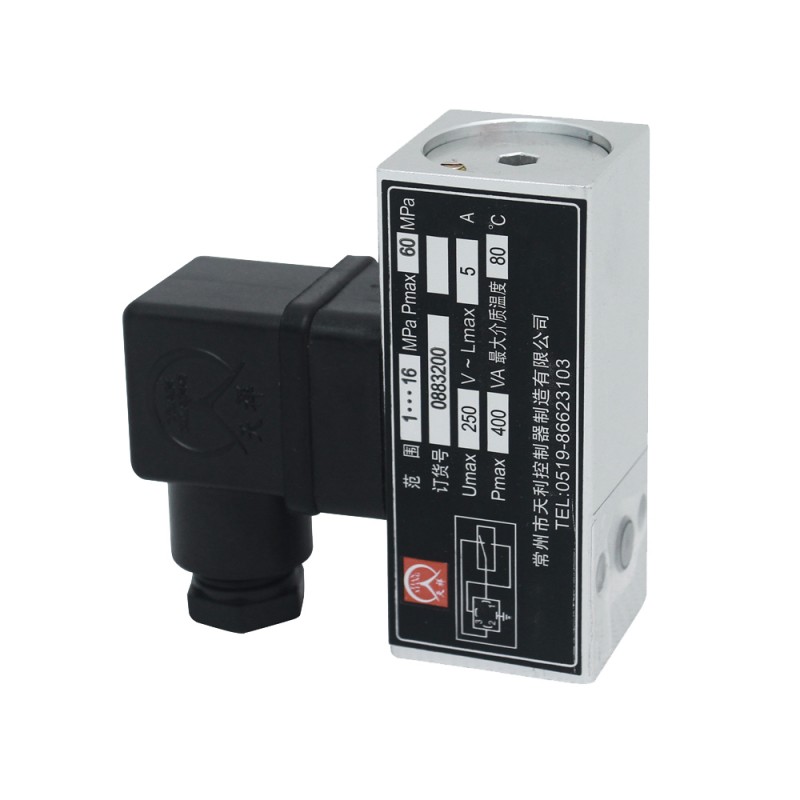

控制器采用膜片式传感器和无泄漏活塞式的传感器两种形式。
500/18D膜片式传感器可用于空气、气体等中性气体和润滑油、轻燃油等液体介质。控制器的设定值可调，调节范围－0.1～1.6MPa。
505/18D无泄漏活塞式传感器可用于液压油、润滑油、轻燃油等中性的润滑介质。控制器的设定值可调，调节范围0.5～40MPa。
主要技术性能
|
工作粘度 |
<1×10－3m2/s |
|
开关元件 |
微动开关 |
|
外壳防护等级 |
IP54（符合DIN40050，与GB4208中IP54相当） |
|
安装位置 |
压力接口垂直向下（允许倾斜15°） |
|
环境温度 |
－25℃～55℃ |
|
介质温度 |
－25℃～80℃ |
|
抗振性能 |
Max 100m/s2 |
|
重复性误差 |
≤2.5% |
|
触点容量 |
AC 220V 6A（阻性） |
特点
本控制器系统是超小型设计，允许开关动作频率较高100次/分，且抗振性特别好。
规格
500/18D切换差不可调
|
设定值 调节 范围 MPa |
切换 差不 大于 MPa |
最大允许压力 ① MPa |
压力传感器材料 |
接口类型 ② |
接口 内螺纹 |
重量 kg |
外形尺寸图号 |
订货目录编号 |
|
|
外壳 |
密封圈 |
||||||||
|
－0.1～0 |
0.02 |
8 |
AL |
橡胶 |
I |
G1/4″ |
0.2 |
01 |
0880100 |
|
－0.1～0 |
0.02 |
P |
— |
03 |
0881100 |
||||
|
0.02～0.2 |
0.04 |
I |
G1/4″ |
01 |
0880200 |
||||
|
0.02～0.2 |
0.04 |
P |
— |
03 |
0881200 |
||||
|
0.05～0.8 |
0.13 |
I |
G1/4″ |
01 |
0880300 |
||||
|
0.05～0.8 |
0.13 |
P |
— |
03 |
0881300 |
||||
|
0.1～1.6 |
0.24 |
I |
G1/4″ |
02 |
0880400 |
||||
|
0.1～1.6 |
0.24 |
P |
— |
03 |
0881400 |
||||
505/18D切换差不可调
|
设定值 调节 范围 MPa |
切换 差不 大于 MPa |
最大允许压力 ① MPa |
压力传感器材料 |
接口类型 ② |
接口 内螺纹 |
重量 kg |
外形尺寸图号 |
订货目录编号 |
||
|
外壳 |
密封圈 |
活塞 |
||||||||
|
0.5～7 |
2 |
40 |
AL |
橡胶 |
钢 |
I |
G1/4″ |
0.2 |
04 |
0882100 |
|
0.5～7 |
2 |
P |
— |
03 |
0883100 |
|||||
|
1～16 |
3.5 |
I |
G1/4″ |
04 |
0882200 |
|||||
|
1～16 |
3.5 |
P |
— |
03 |
0883200 |
|||||
|
2.5～25 |
4 |
I |
G1/4″ |
05 |
0882300 |
|||||
|
2.5～25 |
4 |
P |
— |
03 |
0883300 |
|||||
|
4～40 |
4.5 |
I |
G1/4″ |
05 |
0882400 |
|||||
|
4～40 |
4.5 |
P |
— |
03 |
0883400 |
|||||
注：①在实际工作中，即使短暂的压力峰值也不能超过此值。
②I—接口为内螺纹 P—接口为法兰
