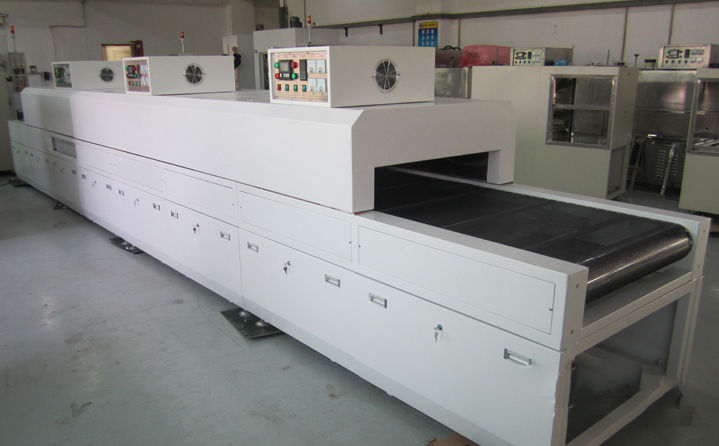

一、结构组成
- 炉体：
- 整体呈长条形的隧道状结构，外壳一般采用金属材质（如钢板），具有足够的强度来支撑整个设备并确保其密封性。
- 内部填充有高效保温材料（如岩棉、陶瓷纤维等），可有效减少热量散失，维持炉内高温环境，降低能耗。
- 加热系统：
- 包含多种类型的加热元件，常见的有电热丝、石英加热管、陶瓷加热板等。这些加热元件依据炉体大小和烘干工艺要求，合理分布在炉体不同部位，有的还可实现分区段控制温度，以便精准满足不同种类、不同批次纸托烘干所需的温度曲线。
- 加热功率可根据实际需要进行调整，以适应不同纸托的尺寸、含水量以及生产速度等因素。
- 传送系统：
- 由传送带、驱动电机、滚筒、链轮等部件组成。传送带的材质需根据纸托烘干温度要求选择，一般选用耐高温、耐磨损的材料（如不锈钢网带、特氟龙带等），能平稳地输送纸托通过隧道炉。
- 通过调节驱动电机的转速，可以控制纸托在炉内的停留时间，从而与烘干工艺所需的时间相匹配。
- 通风系统：
- 包括进风口、出风口和风机等组件。其主要作用是保证炉内空气的良好流通，一方面将加热产生的热空气均匀分布在炉内各个区域，使纸托受热更加均匀；另一方面及时排出纸托烘干过程中产生的水蒸气和可能存在的挥发性有机化合物（VOCs）等废气，维持炉内良好的工作环境，防止废气在炉内积聚引发安全隐患。
- 部分先进的隧道炉还配备有空气净化装置，可对排出的废气进行处理，以满足环保要求。
- 温度控制系统：
- 这是隧道炉的关键控制系统，通常由温度传感器（如热电偶、热电阻等）、温度控制器和相关的控制电路组成。
- 温度传感器实时监测炉内各点的温度，并将信号反馈给温度控制器，控制器根据设定的温度值与反馈值进行比较、运算，然后自动调节加热系统的功率，确保炉内温度始终保持在规定的工艺范围内，保证纸托烘干质量的一致性
