矿用风门电控装置 无压风门电控系统
主机到传感器、语言报警器、电磁阀的最大传输距离为50m（电缆采用具有安标并在有效期内的MHYV 1*4煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆连接）。
装置容量：

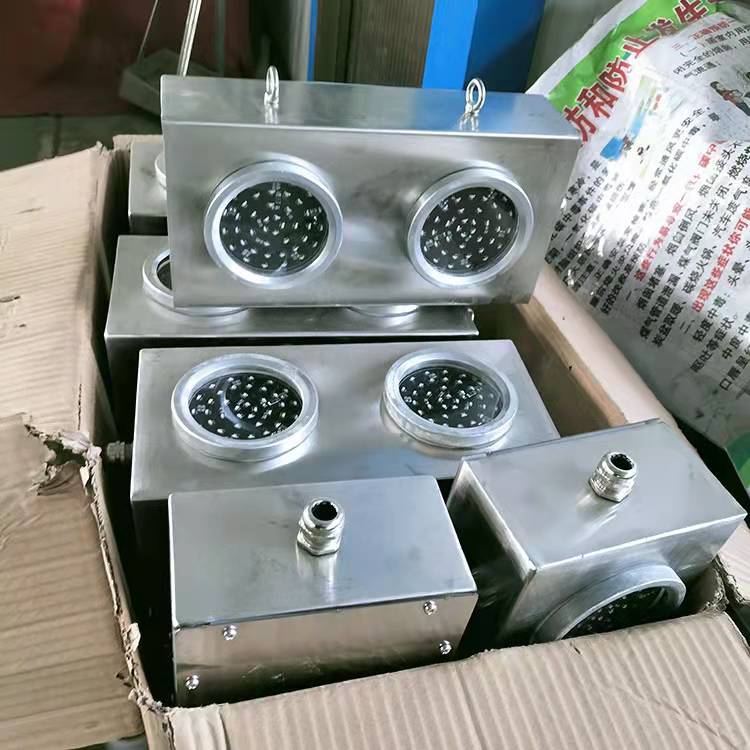

本装置由1台ZMK127-Z矿用风门电控装置主机、6台FHF10矿用本安型红外发送器、6台FHS10矿用本安型红外接收器、2台GFK60矿用风门开闭状态传感器、2台KXB127矿用隔爆兼本安型语言报警器和4台气动控制箱组成。
工作原理
主机壳体采用了3mm 厚钢板焊接而成，引入装置采用压紧螺母结构，本安输出引入装置采用蓝色漆特殊标记。本安腔面板上设有故障指示、传感器工作指示观察窗以及工作状态。壳体内装有可编程控制器本体、电源板、继电器等。
主机由本安电源电路、非本安电源电路、可编程控制器的输入输出处理接口回路以及继电器执行电路、显示电路组成。
通过对现场各种保护传感器和的实时连续测量采集，经可编程控制器综合处理后，一方面将数据传送给所控设备，自动完成报警显示；另一方面将数据通过输出口送至显示板进行动态显示。显示板可以显示整个风门开关的工作过程，报警及运行工况等。
安装及使用注意事项
1 本装置主机应根据监测场所的具体情况进行安装。传感器按要求安装到位；
2 装置主机和各传感器之间均采用四芯电缆连接，电缆截面积为1mm²。
3 装置主机安装在两道风门之间以便监控传感器设备状态、控制风门开闭。
4 通电前注意检查主机内电源连接板位置与现场提供的电压等级是否相符。
5 信号线应接至各传感器常开接点，接线完毕经检查无误，拧紧外壳螺母，即可通电。
6 工作状态
将装置主机送电后，电源指示灯亮，表示电源接通；各传感器红色工作指示灯不亮（防夹传感器红色指示灯亮），表示对应传感器连接良好，进入工作状态。
