抗拉拔球铰支座与万向转动球铰支座区别

2024-05-29 15:465260


普通抗拉拔球铰支座与万向转动球铰支座区别
咨询:18831883823

普通球铰支座由上座板组件,下支座体,球面板等几部分铸钢件组成,上支 板的内圆筒 壁 上 设 有 3-4 个 凸 缘 ,在 底 座上 边 缘 也 设 有 3-4个凸缘 ,组装时将上盖板套入底座后旋转 45度,使上盖板与底座的凸缘咬合。

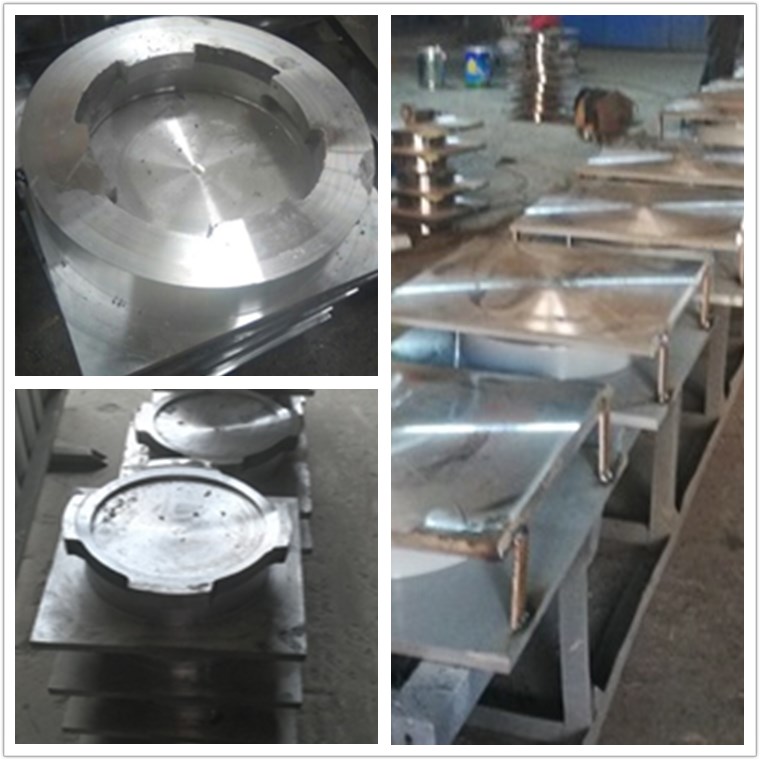

下图为加工好后的下支座体和上座板

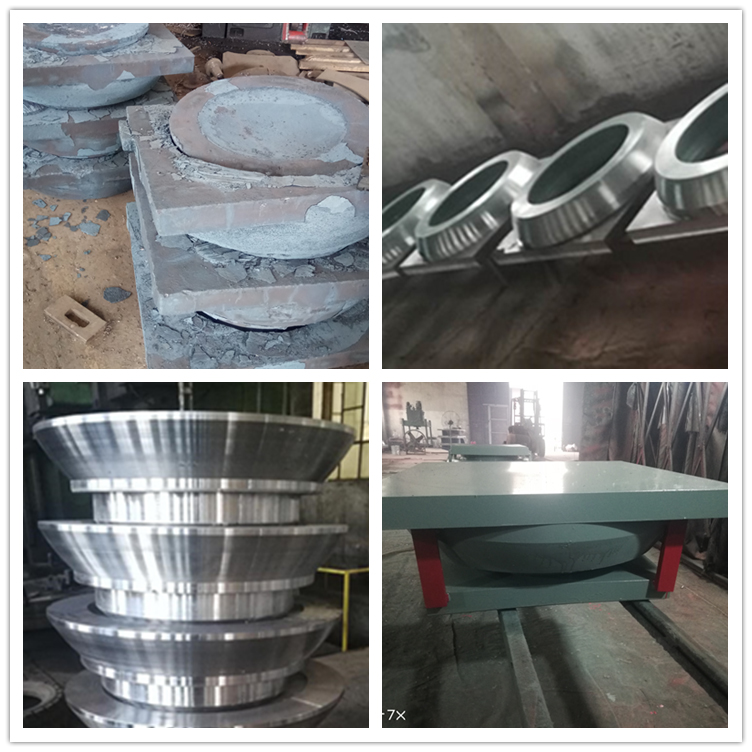

万向转动球铰支座,由上支座板,上支座板封板组件,盆环,下支座,中支架,下支座板,球面板组成,圆筒 壁和底 座 上的3-4 个 凸缘改成封闭圆环结构,先把盆环和中支架加工组装后,再把上下支座板等分别封焊,再对上下支座表面进行2次机加工处理,本设计制作 好后会像轴承一样360度万向转动也不会脱节,受力性能不会改变,这种设计加强了支座抗弯、剪、拔的能力,增强了支座工作强度,。下图为加工好后的中支架和盆环部分



 1587777164(1)_副本
