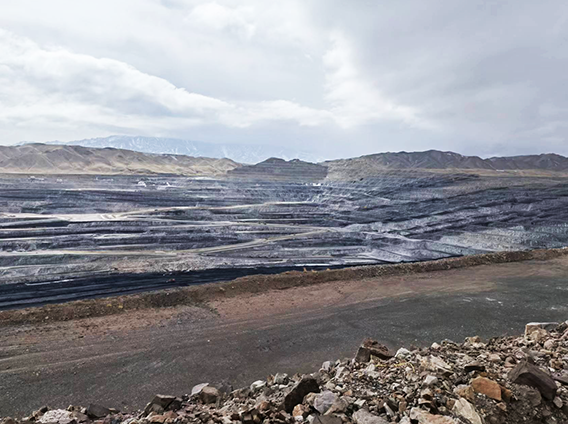

图1：露天矿区实景图
图1显示，一个边长为3到5公里的矿区，形状类似正方形，需要做全景全貌的视频监控拼接。从图1中可知矿区地形比较复杂，以最大边长为5000米进行计算，为了降低后拼算法的难度和复杂度以及保证后拼的画面清晰度，故此本方案采用五目360°全景拼接摄像机进行全景部署，采用4mm的镜头，镜头最远成像距离大约在300-350米，五目360度全景监控摄像机成像画面效果图如下：（图2上下画面各180度）
图2：五目360度全景监控摄像机成像画面效果图
根据五目360度全景监控镜头成像效果且能保证显示矿区的地形地貌和较大物体，将矿区边长大致分成16段，根据摄像机安装部署图计算五目360度全景监控摄像机数量大致需要64台。
摄像机安装部署图如下：
注：具体部署和成像效果是否能满足项目需求，还需要让设备进行实地测试，根据测试结果再作方案调整！
摄像机参数如下：

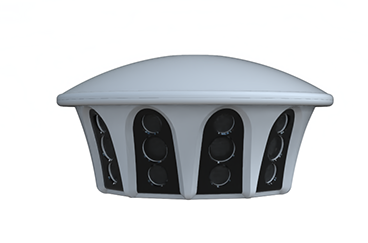

五镜头全景产品主要技术参数
适用于道路、仓库、地下停车场、酒吧、园区等所需视角较大或无死角监控，要求高清画质的场所。
全彩级高灵敏度传感器，超大光圈镜头，提供更清晰的视频流输入 。
分辨率可达1080p@30fps在该分辨率下可输出360°全景实时视频图像，支持五路图像传感器并行输出，并且支持无损拼接/融合。
支持背光补偿，强光抑制，数字降噪，适应不同监控环境。
支持红外补光.
规格参数
|
摄像机 |
|
|
传感器类型 |
1/2.8" Progressive Scan CMOS |
|
最低照度 |
彩色：0.005 Lux @（F1.2，AGC ON），0 Lux with Light 彩色：0.0005 Lux@（F1.0，AGC ON），0 Lux with Light |
|
快门 |
1/3 s~1/100,000 s |
|
日夜切换模式 |
IR-CUT红外滤光片模式 |
|
景深范围 |
4 mm：2.1 m~∞ |
|
水平场视角 |
五镜头：360° |
|
镜头（标准镜头为焦距4mm五个） |
|
|
镜头焦距&视场角 |
焦距4mm，单镜头水平视场角：≥88°，垂直视场角：55° |
|
光圈 |
1.4 |
|
镜头尺寸接口 |
4 mm：M12 |
|
ICR蓝玻璃 |
支持 |
|
光圈类型 |
F1.4 |
|
补光 |
|
|
防补光过爆 |
支持 |
|
补光灯类型 |
支持红外补光 |
|
补光距离 |
红外光（夜视灰度）：20米 |
|
视频 |
|
|
最大图像尺寸 |
---1080p，30fps |
|
视频压缩标准 |
H.264 BP/MP |
|
音频压缩标准 |
G.711 / PCM |
|
H.264编码类型 |
baseLine Profile/Main Profile |
|
码率控制 |
定码率 |
|
网络接口以及功能 |
|
|
接口协议（API） |
开放型网络视频接口，ONVIF（PROFILE S） |
|
网络协议 |
TCP/IP，ICMP，HTTP，FTP，DHCP，DNS，RTP，RTSP，RTCP，NTP，QoS，UDP，SSL/TLS |
|
浏览器 |
使用插件支持：IE10、IE11 使用本地服务支持：Chrome 57.0+、Firefox 52.0+ |
|
通用功能 |
可根据客户需求定制：心跳，镜像，密码保护，视频遮盖，水印技术，IP地址过滤，像素计算器，flash日志 |
|
恢复出厂设置 |
支持浏览器恢复 |
|
其他硬件接口 |
|
|
ISP 镜头接口 |
多（2-5）组 FPC 接入 Parallel 摄像头模组 |
|
RJ45 接口 |
标准千兆 RJ45 接口：100M、1000M Ethernet 通信口 |
|
图像 |
|
|
日夜转换模式 |
白天、夜晚、自动、定时切换 |
|
图像增强 |
背光补偿，强光抑制，数字降噪 |
|
图像设置 |
饱和度，亮度，对比度，锐度，AGC，白平衡通过客户端或者浏览器可调 |
|
一般规范 |
|
|
供电方式 |
DC：12 V ± 25%，支持防反接保护 |
|
电流及功耗 |
DC：12V 2A |
|
电源接口类型 |
Ø 5.5 m/3.5圆口 |
|
储存，启动及工作温湿度 |
-30 °C~60 °C，湿度小于95%（无凝结） |
|
产品尺寸 |
230mm*230mm*120mm* |
|
设备重量 |
0.7Kg |
|
认证 |
|
|
辐射等级 |
ClassA |
|
防护 |
IP66、IP67 |
